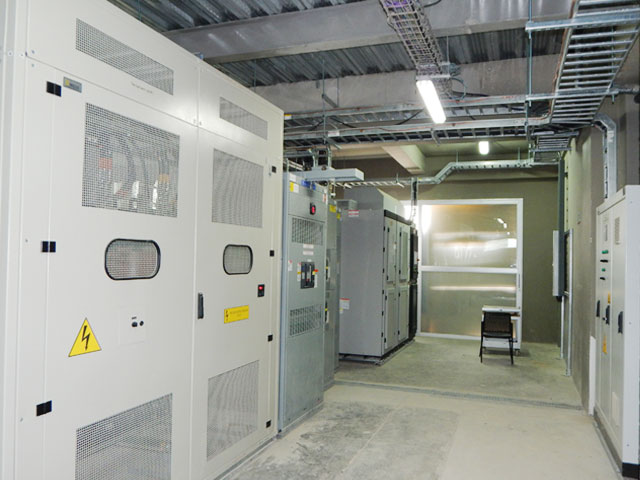

ES ELECTRICAL SUBSTATIONS
Description
- Sectionalizer switchgear
- Two-element and three-element measurement switchgear
- Transformer switchgear
- input/output switchgear
- SF6 switchgear (Metalenclosed) up to 36KV
Additional Information
Disponemos de un departamento técnico especializado destinado a acompañarlo durante todas las etapas de planeación y ejecución de sus proyectos.
- Análisis de Carga.
- Cálculo de transformadores.
- Distancias de seguridad.
- Cálculos de regulación.
- Cálculos de pérdida de energía.
- Análisis de corto circuito y falla a tierra.
- Cálculo y coordinación de protecciones.
- Cálculo de sistemas de puesta a tierra.
- Diagramas Unifilares.
- Planos eléctricos de construcción.
Características Constructivas:
Fabricación en lámina Cold Rolled, Galvanizada o Acero Inoxidable de distintos calibres según las necesidades del cliente y/o la norma aplicable.
- Tratamiento de la superficie de la lámina a través de desengrase, enjuage, fosfatado, enjuage y pasivado. Realizado en 5 etapas.
- Pintura electrostática en polvo horneable texturizada, color Ral 7030-7032-7035.
- Chapas de llave copa triangular o chapa tipo bombín dos ranuras con mecanismos para el cierre en tres puntos.
- Las tapas se fijan al cuerpo con tornillería tipo Bristol avellanada tropicalizada o irizada y desmontable externamente.
- La tornillería utilizada (Tuercas, wasa, arandelas, etc) son de Hierro Tropicalizado grado 5 y 8.
- El tipo de montaje puede ser AUTOSOPORTADOS, SOBREPUESTO O EMPOTRABLE. Según especificaciones.
- Los gabinetes tienen placas de identificación y bolsillos internos para el manejo de planos de fabricación.
- Los tableros son diseñados conforme a los requerimientos del cliente, equipos y normas del sector.
Normas de Construcción
- RETIE Reglamento Técnico de Instalaciones Eléctricas.
- NTC 2050 Código Eléctrico Colombiano.
- NTC 3475 Electrotecnia, Tableros Eléctricos.
- NTC 3278 Paneles de Maniobra y de Control de Baja Tensión, Paneles Tipo Ensayado y Tipo Ensayado Parcialmente.
- NTC – IEC 60439 Factory Built Assemblies of Low Voltage Switchgear and Controlgear.
- NEMA ICSI General Standards for Industrial Control and Systems.
- NEMA ICS 2 Standards for Industrial Control Devices, Controllers and Assemblies.
- ANSI C3720 Switchgear Assemblies Including metal- Enclosed bus.
- IEC 60529 Classification of degres of protection provided by enclosures.
- IEEE 519 IEEE Recommended Practices and Requirements for Harmonic Control in Electrical Power Systems.
Para la fabricación de nuestros tableros eléctricos utilizamos las siguientes formas constructivas:
- Forma 1. Se usa con los tableros compactos donde no hay separación entre los equipo, el barraje y los contactos de salida.
- Forma 2a. Se presenta separación entre los equipos y las barras, los contactos de salida se encuentran en el módulo del barraje.
- Forma 2b. Se presenta separación entre los equipos y las barras, los contactos de salida se encuentran en el módulo de los equipos.
- Forma 3a. Se realiza separación de cada equipo pero los barrajes y contactos de salida se encuentran en el mismo modulo.
- Forma 3b. Se realiza separación de cada equipo pero los barrajes y contactos de salida se encuentran en módulos distintos.
- Forma 4a. se separan los equipos individualmente pero los contactos de salida van en el mismo módulo de los equipos, el barraje va separado.
- Forma 4b. Todo se encuentra en módulos independientes e individuales, un módulo para el barraje, un módulo para cada equipo y un módulo por cada contacto de salida.
PRUEBAS
Nuestros tableros son probados en planta según la norma IEC61439 numeral 10 “Ensayos de rutina” y probados en laboratorios según el numeral 11 “Ensayos de verificación”.
ENSAYOS DE RUTINA
- Inspección del tablero y ensayo de operación eléctrica.
- Ensayo dieléctrico.
- Distancias de aislamiento y fuga.
- Resistencia de aislamiento.
- Validación de grado de protección IP e IK.
- Operación mecánica.
ENSAYOS DE VERIFICACIÓN
- Límites de elevación de temperatura.
- Propiedades eléctricas.
- Capacidad de resistencia a los cortocircuitos.
- Distancias de aislamiento y de fuga.
- Operación mecánica.
- Grado de protección IP e IK.
- Protección contra choque eléctrico.
- Compatibilidad electromagnética.
*Ensayos realizados en laboratorios nacionales e internacionales.
Contamos con herramientas para el análisis y el diseño de nuestros proyectos.
SOFTWARE DE DISEÑO 3D:
Software especializado en diseño que permite visualizar en 3D nuestros productos y servicios tales como: tableros, subestaciones eléctricas, líneas de servicios, rutas de bandejas y tuberías con cableado de potencia y control en montajes industriales, para revisión y validación con el cliente. La gran ventaja que ofrece este tipo de desarrollos es que gracias a su elaboración en escala real puede modificarse el diseño sin incurrir en sobrecostos de re-procesos durante la ejecución de un proyecto.
SOFTWARE DE DISEÑO ELÉCTRICO:
Software dedicado al diseño de esquemas eléctricos, el cual maneja una gran biblioteca de símbolos, facilita y estandariza los diseños, crea lista de productos equipos y conexiones, además bajo una interfaz gráfica sencilla, exporta e importa desde otros software.
